Séria K – G-CETOP

všetky rady kĺbových hlavíc s vnútorným závitom sú k dispozícii s rozmermi CETOP pre pneumatické valce

ISO 8139

Pre údaje o zaťažení pozrite stránky individuálnych dielov.

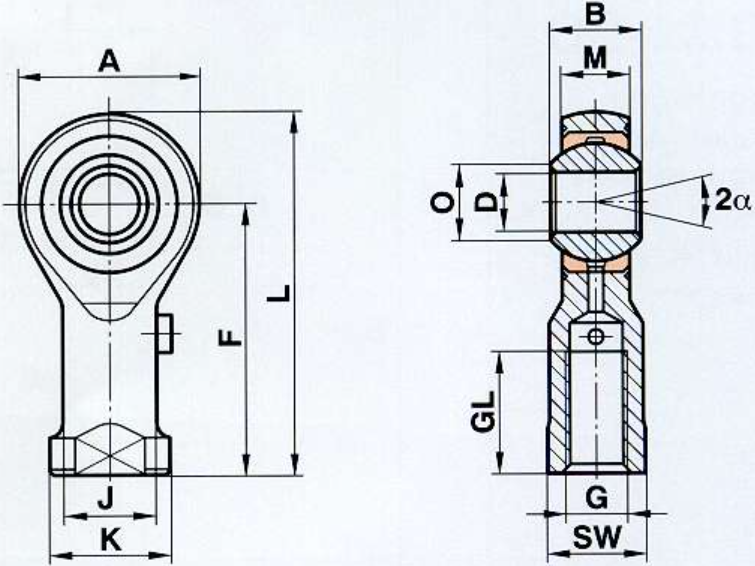

Size (D)	B	M	A	F	L	K	J	O	SW	G	GL	Static load C₀ kN	Dynamic load C kN	Limiting speed rev/min	For cylinder – Ø
5	8	6	18	27	36	11	9	7.7	9	M4	10				8 + 10
6	9	6.75	20	30	40	13	10	8.9	11	M6	12				12 + 16
8	12	9	24	36	48	16	12.5	10.4	13	M8	16				20
10	14	10.5	28	43	57	19	15	12.9	17	M10x1.25	20				25 + 32
12	16	12	32	50	66	22	17.5	15.4	19	M12x1.25	22				40 + 50
16	21	15	42	64	85	27	22	19.3	22	M16x1.5	28				50 + 63
20	25	18	50	77	102	34	27.5	24.3	32	M20x1.5	33				80 + 100
25	31	22	60	94	124	42	33.5	29.6	36	M24x2	42				125
30	37	25	70	110	145	51	40	34.8	41	M27x2	51				125
35	43	28	80	125	165	56	46	37.7	50	M36x2	56				160 + 200
40	49	35	90	142	187	69	57	44.2	60	M42x2	60				250
50	60	45	116	160	218	78	65	55.9	65	M48x2	65				320
