Séria E – EA
kĺbové hlavice pre použitie pri vysokých viacsmerových zaťaženiach a obmedzených montážnych rozmeroch, vonkajší závit, steel on steel
púzdro:
do veľkosti 10 sústružené z automatovej ocele 9SMnPb28K, pozinkované
od veľkosti 12 kované z tepelne upravenej ocele C45, AISI 1045, pozinkované
ložisko:
steel on steel GE…E, vyžadujúce mazivo
od veľkosti 50 dostupné s tesnením (-2RS) na oboch stranách
od veľkosti 60 dostupné iba s tesnením (-2RS) na oboch stranách
mazanie:
do veľkosti 17 bez mazničky
od veľkosti 20 s hydraulickou mazničkou DIN 71412

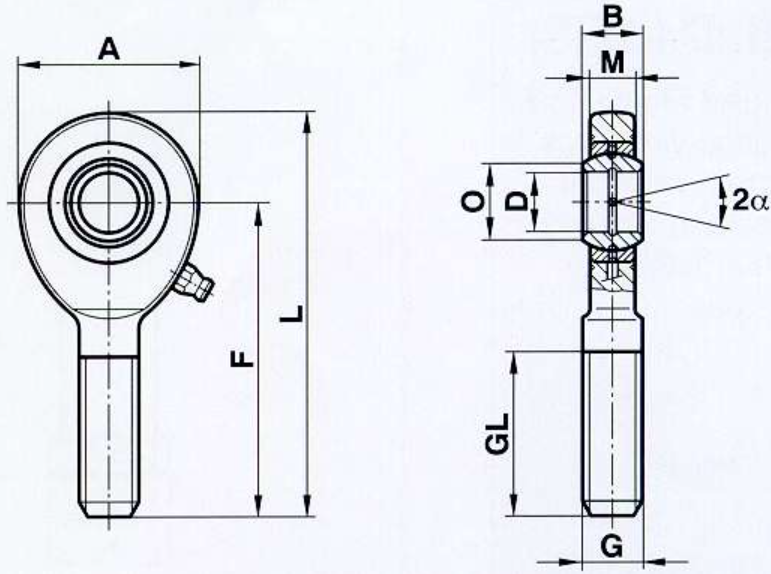

Size (D) | B | M | A | F | L | O | G | GL | Static load C0 kN | Dynamic load C kN | Pivoting angle α (o) | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
6 | 6 | 4.4 | 20 | 36 | 46.5 | 8 | M6 | 18 | 6.9 | 3.6 | 13 | 16 |
8 | 8 | 6 | 24 | 42 | 54 | 10.2 | M8 | 22 | 12.7 | 5.8 | 15 | 28 |
10 | 9 | 7 | 28 | 48 | 62.5 | 13.2 | M10 | 26 | 19.9 | 8.6 | 12 | 50 |
12 | 10 | 8 | 34 | 54 | 71 | 14.9 | M12 | 28 | 29 | 11 | 11 | 86 |
15 | 12 | 10 | 40 | 63 | 83 | 18.4 | M14 | 34 | 39.5 | 18 | 8 | 140 |
16 | 14 | 11 | 46 | 69 | 92 | 20.7 | M16 | 36 | 54 | 22 | 10 | 190 |
17 | 14 | 11 | 46 | 69 | 92 | 20.7 | M16 | 36 | 54 | 22 | 10 | 190 |
20 | 16 | 13 | 53 | 78 | 104.5 | 24.2 | M20x1.5 | 43 | 62.5 | 31 | 9 | 320 |
25 | 20 | 17 | 64 | 94 | 126 | 29.3 | M24x2 | 53 | 92 | 51 | 7 | 560 |
30 | 22 | 19 | 73 | 110 | 146.5 | 34.2 | M30x2 | 65 | 124 | 65 | 6 | 890 |
35 | 25 | 21 | 82 | 140 | 181 | 39.8 | M36x3 | 82 | 144 | 84 | 6 | 1400 |
40 | 28 | 23 | 92 | 150 | 196 | 45 | M39x3 | 86 | 180 | 99 | 7 | 1800 |
40 | 28 | 23 | 92 | 150 | 196 | 45 | M42x3 | 86 | 180 | 99 | 7 | 1850 |
45 | 32 | 27 | 102 | 163 | 214 | 50.8 | M42x3 | 94 | 240 | 127 | 7 | 2500 |
45 | 32 | 27 | 102 | 163 | 214 | 50.8 | M45x3 | 94 | 240 | 127 | 7 | 2550 |
50 | 35 | 30 | 112 | 185 | 241 | 56 | M45x3 | 107 | 290 | 156 | 6 | 3600 |
50 | 35 | 30 | 112 | 185 | 241 | 56 | M52x3 | 107 | 290 | 156 | 6 | 3650 |
60 | 44 | 38 | 135 | 210 | 277.5 | 66.8 | M52x3 | 115 | 450 | 245 | 6 | 5700 |
60 | 44 | 38 | 135 | 210 | 277.5 | 66.8 | M60x4 | 115 | 450 | 245 | 6 | 5820 |
70 | 49 | 42 | 160 | 235 | 315 | 77.9 | M56x4 | 125 | 564 | 313 | 6 | 8200 |
70 | 49 | 42 | 160 | 235 | 315 | 77.9 | M72x4 | 125 | 610 | 313 | 6 | 8080 |
80 | 55 | 47 | 180 | 270 | 360 | 89.4 | M64x4 | 140 | 750 | 400 | 6 | 12000 |
80 | 55 | 47 | 180 | 270 | 360 | 89.4 | M80x4 | 140 | 750 | 400 | 6 | 12200 |
