Séria E – EI-D

kĺbové hlavice na použitie pri vysokých nesmerových zaťaženiach a obmedzených montážnych rozmeroch, (vnútorný závit), bezúdržbové

púzdro:
do veľkosti 10 sústružené z automatovej ocele 9SMnPb28K, pozinkované

od veľkosti 12 kované z tepelne upravenej ocele C45, AISI 1045, pozinkované

ložisko:
bezúdržbové ložisko GE..EC oceľ/PTFE

od veľkosti 35 dostupné iba s tesnením (-2RS) na oboch stranách

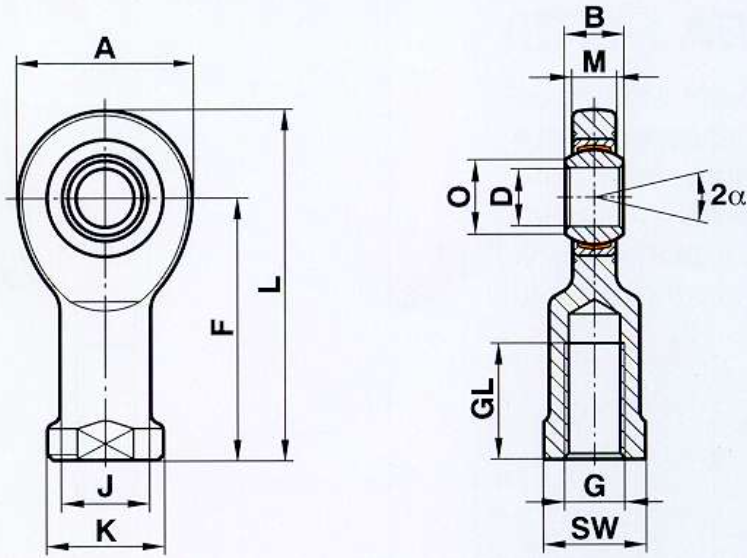

Size (D)BMAFLKJOSWGGLStatic load C0 kNStatic load C0 kN -2RSDynamic load C kNDynamic load C kN -2RSPivoting angle α (o)Weight (g)
664.4213040.51310811M61210.33.61321
8862436481612.510.214M81615.85.81538
1097294357.5191513.217M102023.48.61260
121083450672217.514.919M122331111196
151210406181262118.422M142942.542.518258180
161411466790302420.727M163354.554.5223210220
171411466790302420.727M163354.554.5223210220
2016135377103.53527.524.232M20x1.54062.562.531459350
25201764941264233.529.336M24x248929251857640
30221973110146.5504034.241M30x256124124651106930
35252182125166584739.850M36x3601441448414061300
4028239214218865524555M39x36518018010417572100
4028239214218865524555M42x365102.5102.510417572060
453227102145196705850.860M42x36524024013522572500
453227102145196705850.860M45x36514114113522572640
50353011216021675625665M45x36829029016627563500
50353011216021675625665M52x36814014016627563400
604438135175242.5887066.875M52x37045043065550
604438135175242.5887066.875M60x47018343065430
704942160200280988077.985M56x48061055068600
704942160200280988077.985M72x48030655068120
8055471802303201109589.4100M64x485750705612000
8055471802303201109589.4100M80x485387705611800
