Hydraulické kĺbové hlavice FMA-D
kĺbové hlavice upevnené skrutkami s vnútorným šesťhranom podľa DIN 912-8.8
klzné ložiská opätovne namazateľné, upevnené západkovými krúžkami.
Na použitie s dvojčinnými hydraulickými valcami
Domec:
modulárna liatina GS400
Ložisko:
Steel-on-Steel ložisko GE-E, vyžadujúce lubrikáciu
Mazanie:
veľkosť 25 bez mazničky – dierka na mazanie v domci hlavice
od veľkosti 30 s maznicou DIN 71412
Na vyžiadanie s ľavotočivým závitom

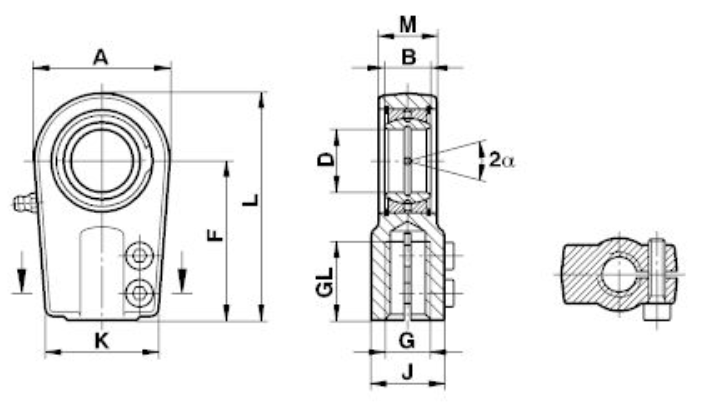

Veľkosť (D) | B | M | A | F | L | K | J | G | GL | Torque Nm | Static load C0 kN | Dynamic load C kN | Pivoting angle α (o) | Váha (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
25 | 20 | 23 | 56 | 65 | 95 | 48 | 28 | M18x2 | 30 | 20 | 76 | 48 | 8 | 650 |
30 | 22 | 28 | 64 | 75 | 109 | 56 | 34 | M24x2 | 35 | 20 | 112 | 62 | 7 | 1000 |
35 | 25 | 30 | 78 | 90 | 132 | 70 | 44 | M30x2 | 45 | 40 | 180 | 80 | 7 | 1300 |
40 | 28 | 35 | 94 | 105 | 155 | 78 | 55 | M39x3 | 55 | 80 | 295 | 100 | 7 | 2400 |
50 | 35 | 40 | 116 | 135 | 198 | 88 | 70 | M50x3 | 75 | 80 | 445 | 156 | 7 | 4100 |
60 | 44 | 50 | 130 | 170 | 240 | 118 | 87 | M64x3 | 95 | 160 | 530 | 245 | 7 | 6500 |
70 | 49 | 55 | 154 | 195 | 278 | 138 | 105 | M80x3 | 110 | 160 | 720 | 315 | 6 | 9500 |
80 | 55 | 60 | 176 | 210 | 305 | 168 | 125 | M90x3 | 120 | 300 | 890 | 400 | 6 | 16000 |
90 | 60 | 65 | 206 | 250 | 363 | 180 | 150 | M100x3 | 140 | 300 | 1300 | 490 | 5 | 28000 |
100 | 70 | 70 | 230 | 275 | 400 | 188 | 170 | M110x4 | 150 | 300 | 1490 | 610 | 7 | 34000 |
110 | 70 | 80 | 264 | 300 | 442 | 210 | 180 | M120x4 | 160 | 500 | 2050 | 650 | 6 | 44000 |
120 | 85 | 90 | 340 | 360 | 540 | 240 | 210 | M150x4 | 190 | 500 | 2970 | 950 | 6 | 75000 |
140 | 90 | 110 | 380 | 420 | 620 | 256 | 230 | M160x4 | 210 | 1100 | 3350 | 1080 | 7 | 160000 |
160 | 105 | 110 | 480 | 460 | 710 | 290 | 260 | M180x4 | 230 | 1100 | 4300 | 1370 | 8 | 185000 |
