Séria K – G (-2RS)
zapečatené kĺbové hlavice série K
dostupné pre verzie:
G.S; G.XS; G.RS (..R); G.SW; G.XSW; G.RSW (..R, ..RR, ..RR.316)
2RS pečať:
NBR-Elastomer, odolne voči teplotám od -30oC do +120oC, odolné voči minerálnym olejom, mastnote a palivám
príchytky:
mosadz
rozpery:
nehrdzavejúca oceľ 1.4305, AISI 303

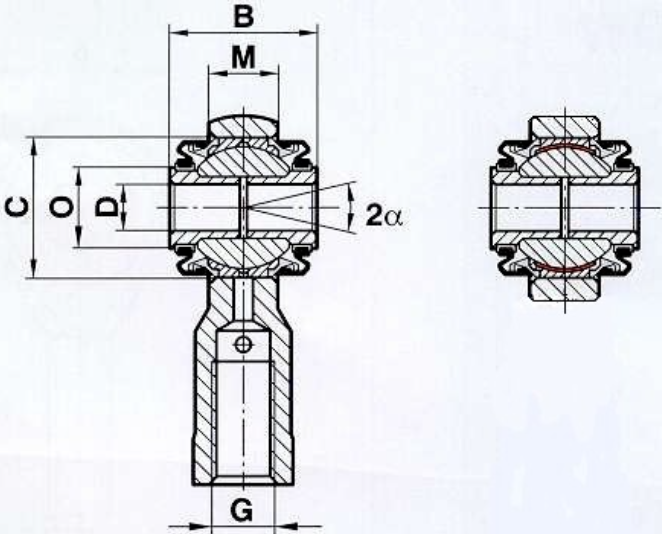

| Size | D | B | M | C | O | G | Pivoting angle α (o) |
|---|---|---|---|---|---|---|---|
| 8 | 6 | 19 | 9 | 18 | 10.5 | M8 | 10 |
| 10 | 8 | 21 | 10.5 | 21 | 12.5 | M10 | 10 |
| 12 | 10 | 23 | 12 | 25.5 | 15.5 | M12 | 10 |
| 14 | 12 | 26 | 13.5 | 29 | 17 | M14 | 12 |
| 16 | 14 | 28 | 15 | 32 | 18.5 | M16 | 12 |
| 20 | 18 | 32 | 18 | 38 | 22 | M20x1.5 | 12 |
