Séria K – GAO

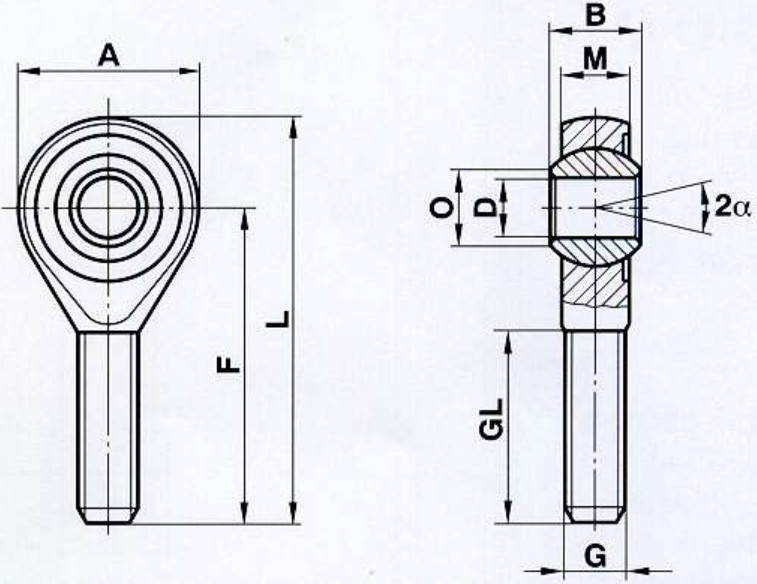

kĺbové hlavice pre vysoké axiálne zaťaženie iba v jednom smere (s obmedzenými kmitavými pohybmi), bez vložky, vonkajší závit
púzdro:
do veľkosti 12 sústružené z automatovej ocele 9SMnPb28K, 12L13, pozinkované
od veľkosti 14 kované z tepelne upravenej ocele C22, M1023, pozinkované
guľa:
ložisková oceľ 100Cr6, AISI 52100, tvrdená, leštená
| Size (D H7) | B | M | A | F | L | O | G | GL | Static load C0 kN | Dynamic load C kN | Limiting speed rev/min | Pivoting angle α (o) | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 8 | 6 | 18 | 33 | 42 | 7.7 | M5 | 19 | 4.3 | 2.2 | X | 13 | 13 |
| 6 | 9 | 6.75 | 20 | 36 | 46 | 8.9 | M6 | 21 | 6 | 2.8 | X | 13 | 20 |
| 8 | 12 | 9 | 24 | 42 | 54 | 10.4 | M8 | 25 | 11 | 4.6 | X | 14 | 33 |
| 10 | 14 | 10.5 | 28 | 48 | 62 | 12.9 | M10 | 28 | 17.4 | 6.5 | X | 13 | 56 |
| 12 | 16 | 12 | 32 | 54 | 70 | 15.4 | M12 | 32 | 25.5 | 8.5 | X | 13 | 87 |
| 14 | 19 | 13.5 | 36 | 60 | 78 | 16.8 | M14 | 38 | 26.5 | 11 | X | 16 | 129 |
| 16 | 21 | 15 | 42 | 66 | 87 | 19.3 | M16 | 40 | 36.5 | 14 | X | 15 | 189 |
| 20 | 25 | 18 | 50 | 78 | 103 | 24.3 | M20x1.5 | 47 | 63 | 20.5 | X | 14 | 348 |
