Séria E – GE-EC-NIRO (-2RSF)
ložiská na použitie pri vysokom smerovom zaťažení v korozívnom prostredí, bezúdržbové
vložka:
nehrdzavejúca oceľ 1.4571, AISI 316Ti, s PTFE vložkou
od veľkosti 80 s vysokovýkonnou PTFE zlúčeninou
od veľkosti 25 dostupné s tesnením (-2RSF) po oboch stranách
guľa:
do veľkosti 40 nehrdzavejúca oceľ 1.4112/1.4125, tvrdená, leštená
tesnenie:
H-Ecopur

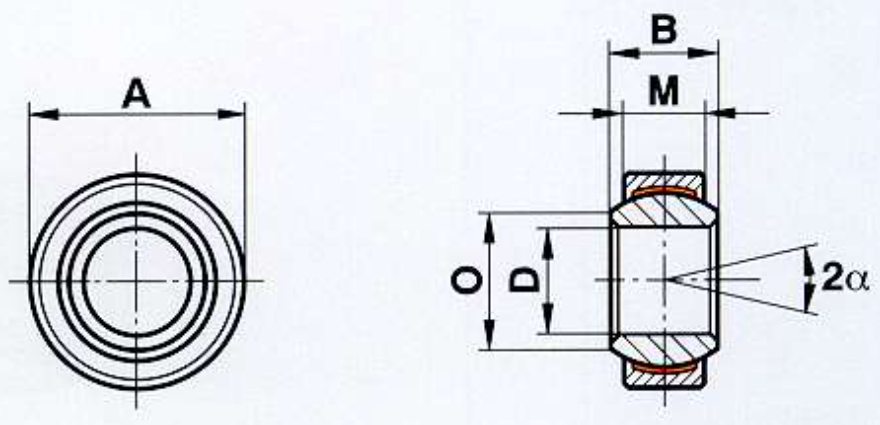

Size (D) | B | M | A | O | dK | Static load C0 kN | Static load C0 kN -2RSF | Dynamic load C kN | Dynamic load C0 kN -2RSF | Pivoting angle α (o) | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
6 0 -0.008 | 6 | 4 | 14 0 -0.008 | 8 | 10 | 9 | – | 4 | – | 13 | 4 |
8 0 -0.008 | 8 | 5 | 16 0 -0.008 | 10.2 | 13 | 15.6 | – | 7 | – | 15 | 7 |
10 0 -0.008 | 9 | 6 | 19 0 -0.009 | 13.2 | 16 | 23.4 | – | 10 | – | 12 | 11 |
12 0 -0.008 | 10 | 7 | 22 0 -0.009 | 14.9 | 18 | 32 | – | 14 | – | 11 | 16 |
15 0 -0.008 | 12 | 9 | 26 0 -0.009 | 18.4 | 22 | 50 | – | 30 | – | 8 | 26 |
16 0 -0.008 | 14 | 10 | 30 0 -0.009 | 20.7 | 25 | 65 | – | 39 | – | 10 | 49 |
17 0 -0.008 | 14 | 10 | 30 0 -0.009 | 20.7 | 25 | 65 | – | 39 | – | 10 | 38 |
20 0 -0.010 | 16 | 12 | 35 0 -0.011 | 24,2 | 29 | 90.5 | – | 54 | – | 9 | 61 |
25 0 -0.010 | 20 | 16 | 42 0 -0.011 | 29.3 | 35.5 | 159 | 137 | 96 | 78 | 7 | 110 |
30 0 -0.010 | 22 | 18 | 47 0 -0.011 | 34.2 | 40.7 | 197 | 155 | 118 | 89 | 6 | 140 |
35 0 -0.012 | 25 | 20 | 55 0 -0.013 | 39.8 | 47 | 298 | 217 | 153 | 124 | 6 | 220 |
40 0 -0.012 | 28 | 22 | 62 0 -0.013 | 45 | 53 | 370.6 | 276 | 190 | 158 | 7 | 300 |
45 0 -0.012 | 32 | 25 | 68 0 -0.013 | 50.8 | 60 | 481 | 353 | 247 | 202 | 7 | 400 |
50 0 -0.012 | 35 | 28 | 75 0 -0.013 | 56 | 66 | 598 | 457 | 308 | 261 | 6 | 540 |
60 0 -0.015 | 44 | 36 | 90 0 -0.015 | 66.8 | 80 | 935 | 722 | 481 | 416 | 6 | 1000 |
70 0 -0.015 | 49 | 40 | 105 0 -0.015 | 77.9 | 92 | 1204 | 976 | 619 | 558 | 6 | 1500 |
80 0 -0.015 | 55 | 45 | 120 0 -0.015 | 89.4 | 105 | 1540 | 1246 | 792 | 712 | 6 | 2200 |
90 0 -0.020 | 60 | 50 | 130 0 -0.018 | 98.1 | 115 | 1892 | 1525 | 1080 | 872 | 5 | 2700 |
100 0 -0.020 | 70 | 55 | 150 0 -0.018 | 109.5 | 130 | 2366 | 1997 | 1350 | 1141 | 7 | 4400 |
110 0 -0.020 | 70 | 55 | 160 0 -0.025 | 121.2 | 140 | 2548 | 2151 | 1460 | 1229 | 6 | 4700 |
120 0 -0.020 | 85 | 70 | 180 0 -0.025 | 135.5 | 160 | 3752 | 3186 | 2140 | 1821 | 6 | 8000 |
