- Ložiská a kĺbové hlavice FLURO

Séria E – GE-EW (-2RS)

ložiská vhodné na použitie s vysokými jednosmerne / variabilne pôsobiacimi záťažami, bezúdržbové, FLUROGLIDE®, styčná plocha z tvrdého chrómu

vonkajší kruh:
ložisková oceľ 100Cr6, tvrdená, fosfátovaná, FLUROGLIDE pripevnená k vnútornému povrchu

vnútorný kruh:
ložisková oceľ 100Cr6, tvrdená, leštená, tvrdý chróm

na vyžiadanie aj v prevedení z nehrdzavejúcej ocele

3D CAD DATA

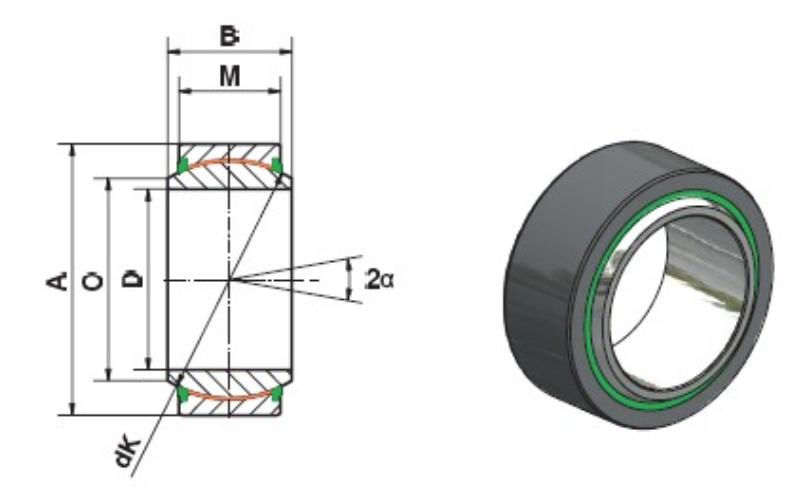

Size (D)	B	M	A	O	dK	Static load C₀ kN	Dynamic load C kN	Pivoting angle α (^o)	Weight (g)
17 0 -0.008	14	10	30 0 -0.009	20.7	25	81.2	48.7	10	37
20 0 -0.010	16	12	35 0 -0.011	24.1	29	112	67.5	9	60
25 0 -0.010	20	16	42 0 -0.011	29.3	35.5	212	127	7	110
30 0 -0.010	22	18	47 0 -0.011	34.2	40.7	275	165	6	140
35 0 -0.012	25	20	55 0 -0.013	39.7	47	350	210	6	220
40 0 -0.012	28	22	62 0 -0.013	45	53	462	277	7	300
45 0 -0.012	32	25	68 0 -0.013	50.7	60	600	360	7	390
50 0 -0.012	35	28	75 0 -0.013	55.9	66	737	442	6	530
60 0 -0.015	44	36	90 0 -0.015	66.8	80	1150	690	6	980
70 0 -0.015	49	40	105 0 -0.015	77.8	92	1472	883	6	1500
80 0 -0.015	55	45	120 0 -0.015	89.4	105	1875	1125	6	2200
90 0 -0.020	60	50	130 0 -0.018	98.1	115	2300	1380	5	2700
100 0 -0.020	70	55	150 0 -0.018	109.5	130	2860	1716	7	4200
110 0 -0.020	70	55	160 0 -0.025	121.2	140	3075	1845	6	4700
120 0 -0.020	85	70	180 0 -0.025	135.5	160	4475	2685	6	8100
140 0 -0.025	90	70	210 0 -0.030	155.8	180	5025	3015	7	10600
160 0 -0.025	105	80	230 0 -0.030	170.3	200	6400	3840	8	13800
180 0 -0.025	105	80	260 0 -0.035	198.9	225	7200	4320	6	17400
200 0 -0.030	130	100	290 0 -0.035	213.5	250	10000	6000	7	28000
220 0 -0.030	135	100	320 0 -0.040	239.5	275	11000	6600	8	35500
240 0 -0.030	140	100	340 0 -0.040	265.3	300	12000	7200	8	39000
260 0 -0.035	150	110	370 0 -0.040	288.3	325	14250	8550	7	50800
280 0 -0.035	155	120	400 0 -0.040	313.8	350	16750	10050	6	64700
300 0 -0.035	165	120	430 0 -0.045	366.7	375	18000	10800	7	76600
