GE-FO (-2RS)
guľové klzné ložiská na použitie pri väčšom uhle natočenia, DIN ISO 12240-1, ošetrené disulfidom molybdénu MoS2, znovu namazateľné
Vložka:
ložisková oceľ 100Cr6, tvrdená, fosfátovaná a ošetrená disulfidom molybdénu MoS2
od veľkosti 15 dostupné s tesnením (-2RS) po oboch stranách
Guľa:
ložisková oceľ 100Cr6, tvrdená, fosfátovaná a ošetrená disulfidom molybdénu MoS2

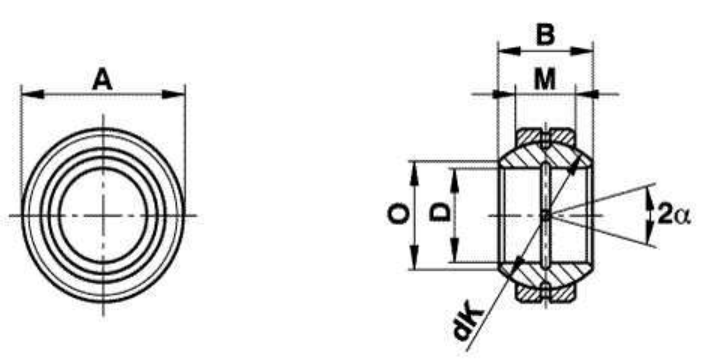

Size (D) | B | M | A | O | dK | Static load C0 kN | Dynamic load C kN | Pivoting angle α (o) | Weight (g) |
---|---|---|---|---|---|---|---|---|---|
041 0 -0.008 | 7 | 4 | 14 0 -0.008 | 7.1 | 10 | 17 | 3.4 | 20 | 5 |
051 0 -0.008 | 9 | 5 | 16 0 -0.008 | 9.3 | 13 | 27 | 5.5 | 21 | 8 |
061 0 -0.008 | 9 | 5 | 16 0 -0.008 | 9.3 | 13 | 27.5 | 5.5 | 21 | 8 |
081 0 -0.008 | 11 | 6 | 19 0 -0.009 | 11.6 | 16 | 40.5 | 8.1 | 21 | 14 |
101 0 -0.008 | 12 | 7 | 22 0 -0.009 | 13.4 | 18 | 54 | 10.8 | 18 | 21 |
121 0 -0.008 | 15 | 9 | 26 0 -0.009 | 16 | 22 | 85 | 17 | 18 | 36 |
15 0 -0.008 | 16 | 10 | 30 0 -0.009 | 19.2 | 25 | 106 | 21.2 | 16 | 48 |
17 0 -0.008 | 20 | 12 | 35 0 -0.011 | 21 | 29 | 146 | 30 | 19 | 80 |
20 0 -0.010 | 25 | 16 | 42 0 -0.011 | 25.2 | 35.5 | 240 | 48 | 17 | 152 |
25 0 -0.010 | 28 | 18 | 47 0 -0.011 | 29.5 | 40.7 | 310 | 62 | 17 | 199 |
30 0 -0.010 | 32 | 20 | 55 0 -0.013 | 34.4 | 47 | 400 | 80 | 17 | 296 |
35 0 -0.012 | 35 | 22 | 62 0 -0.013 | 39.7 | 53 | 500 | 100 | 16 | 402 |
40 0 -0.012 | 40 | 25 | 68 0 -0.013 | 44.7 | 60 | 640 | 127 | 17 | 535 |
45 0 -0.012 | 43 | 28 | 75 0 -0.013 | 50 | 66 | 780 | 156 | 15 | 698 |
50 0 -0.012 | 56 | 36 | 90 0 -0.015 | 57.1 | 80 | 1220 | 245 | 17 | 1420 |
60 0 -0.015 | 63 | 40 | 105 0 -0.015 | 67 | 92 | 1560 | 315 | 17 | 2090 |
70 0 -0.015 | 70 | 45 | 120 0 -0.015 | 78.2 | 105 | 2000 | 400 | 16 | 3010 |
80 0 -0.015 | 75 | 50 | 130 0 -0.018 | 87.1 | 115 | 2450 | 490 | 14 | 3610 |
90 0 -0.020 | 85 | 55 | 150 0 -0.018 | 98.3 | 130 | 3050 | 610 | 15 | 5500 |
100 0 -0.020 | 85 | 55 | 160 0 -0.025 | 111.2 | 140 | 3250 | 655 | 14 | 6040 |
110 0 -0.020 | 100 | 70 | 180 0 -0.025 | 124.8 | 160 | 4750 | 950 | 12 | 9740 |
120 0 -0.020 | 115 | 70 | 210 0 -0.030 | 138.4 | 180 | 5400 | 1080 | 16 | 15100 |
140 0 -0.025 | 130 | 80 | 230 0 -0.030 | 151.9 | 200 | 6800 | 1370 | 16 | 18900 |
160 0 -0.025 | 135 | 80 | 260 0 -0.035 | 180 | 225 | 7650 | 1530 | 16 | 24800 |
180 0 -0.025 | 155 | 100 | 290 0 -0.035 | 196.1 | 250 | 10600 | 2120 | 14 | 35900 |
200 0 -0.030 | 165 | 100 | 320 0 -0.040 | 220 | 275 | 11600 | 2320 | 15 | 44900 |
220 0 -0.030 | 175 | 100 | 340 0 -0.040 | 243.6 | 300 | 12700 | 2550 | 16 | 50900 |
240 0 -0.030 | 190 | 110 | 370 0 -0.040 | 263.6 | 325 | 15300 | 3050 | 15 | 65300 |
260 0 -0.035 | 205 | 120 | 400 0 -0.040 | 283.6 | 350 | 18000 | 3550 | 15 | 82000 |
280 0 -0.035 | 210 | 120 | 430 0 -0.045 | 310.6 | 375 | 19000 | 3800 | 15 | 96600 |
