GE-FW (-2RS)
klzné ložiská s vyšším uhlom natočenia cez širšiu guľu, NIRO/PTFE, bezúdržbové
vložka:
ložisková oceľ 100Cr6, s PTFE vložkou
od veľkosti 15 dostupné s tesnením (-2RS) po oboch stranách
od veľkosti 20 dostupné iba s tesnením (-2RS) po oboch stranách
guľa:
ložisková oceľ 100Cr6, tvrdená, leštená, tvrdý chróm

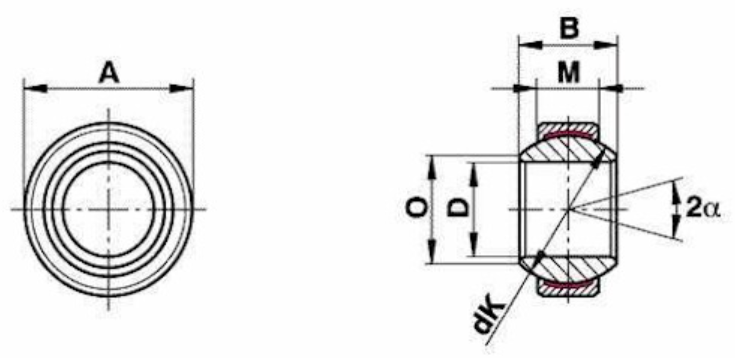

Size (D) | B | M | A | O | dK | Static load C0 kN | Static load C0 kN -2RS | Dynamic load C kN | Dynamic load C kN -2RS | Pivoting angle α (o) | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
04 0 -0.008 | 7 | 4 | 14 0 -0.008 | 7.1 | 10 | 9.1 | – | 3.6 | – | 20 | 5 |
05 0 -0.008 | 9 | 5 | 16 0 -0.008 | 9.3 | 13 | 14 | – | 5.8 | – | 21 | 8 |
06 0 -0.008 | 9 | 5 | 16 0 -0.008 | 9.3 | 13 | 14 | – | 5.8 | – | 21 | 9 |
08 0 -0.008 | 11 | 6 | 19 0 -0.009 | 11.6 | 16 | 21 | – | 8.6 | – | 21 | 14 |
10 0 -0.008 | 12 | 7 | 22 0 -0.009 | 13.4 | 18 | 28 | – | 11 | – | 18 | 21 |
12 0 -0.008 | 15 | 9 | 26 0 -0.009 | 16 | 22 | 45 | – | 18 | – | 18 | 33 |
15 0 -0.008 | 16 | 10 | 30 0 -0.009 | 19.2 | 25 | 56 | 75 | 22 | 32 | 16 | 49 |
17 0 -0.008 | 20 | 12 | 35 0 -0.011 | 21 | 29 | 78 | 104 | 31 | 45 | 19 | 83 |
20 0 -0.010 | 25 | 16 | 42 0 -0.011 | 25.2 | 35.5 | 127 | 204 | 51 | 85 | 17 | 153 |
25 0 -0.010 | 28 | 18 | 47 0 -0.011 | 29.5 | 40.7 | 166 | 263 | 65 | 110 | 17 | 203 |
30 0 -0.010 | 32 | 20 | 55 0 -0.013 | 34.4 | 47 | 211 | 338 | 84 | 140 | 17 | 304 |
35 0 -0.012 | 35 | 22 | 62 0 -0.013 | 39.7 | 53 | 262 | 419 | 104 | 175 | 16 | 408 |
40 0 -0.012 | 40 | 25 | 68 0 -0.013 | 44.7 | 60 | 337 | 540 | 135 | 225 | 17 | 542 |
45 0 -0.012 | 43 | 28 | 75 0 -0.013 | 50 | 66 | 415 | 665 | 166 | 275 | 15 | 713 |
50 0 -0.012 | 56 | 36 | 90 0 -0.015 | 57.1 | 80 | – | 1030 | – | 430 | 17 | 1420 |
60 0 -0.015 | 63 | 40 | 105 0 -0.015 | 67 | 92 | – | 1320 | – | 550 | 17 | 2090 |
70 0 -0.015 | 70 | 45 | 120 0 -0.015 | 78.2 | 105 | – | 1700 | – | 705 | 16 | 3010 |
80 0 -0.015 | 75 | 50 | 130 0 -0.018 | 87.1 | 115 | – | 2070 | – | 860 | 14 | 3610 |
90 0 -0.020 | 85 | 55 | 150 0 -0.018 | 98.3 | 130 | – | 2570 | – | 1070 | 15 | 5500 |
100 0 -0.020 | 85 | 55 | 160 0 -0.023 | 111.2 | 140 | – | 2770 | – | 1150 | 14 | 6040 |
110 0 -0.020 | 100 | 70 | 180 0 -0.025 | 124.8 | 160 | – | 4030 | – | 1680 | 12 | 9740 |
120 0 -0.020 | 115 | 70 | 210 0 -0.030 | 138.4 | 180 | – | 4530 | – | 1890 | 16 | 15100 |
140 0 -0.025 | 130 | 80 | 230 0 -0.030 | 151.9 | 200 | – | 5760 | – | 2400 | 16 | 18900 |
160 0 -0.025 | 135 | 80 | 260 0 -0.035 | 180 | 225 | – | 6480 | – | 2700 | 16 | 24800 |
180 0 -0.025 | 155 | 100 | 290 0 -0.035 | 196.1 | 250 | – | 9000 | – | 3750 | 14 | 35900 |
200 0 -0.030 | 165 | 100 | 320 0 -0.040 | 220 | 275 | – | 9900 | – | 4120 | 15 | 44900 |
220 0 -0.030 | 175 | 100 | 340 0 -0.040 | 243.6 | 300 | – | 10800 | – | 4500 | 16 | 50900 |
240 0 -0.030 | 190 | 110 | 370 0 -0.040 | 263.6 | 325 | – | 12870 | – | 5360 | 15 | 65300 |
260 0 -0.035 | 205 | 120 | 400 0 -0.040 | 283.6 | 350 | – | 15120 | – | 6300 | 15 | 82000 |
280 0 -0.034 | 210 | 120 | 430 0 -0.045 | 310.6 | 375 | – | 16200 | – | 6750 | 15 | 96600 |
