GE-LO
guľové klzné ložiská so širšou guľou DIN ISO 12240-1, na použitie pre štandardné hydraulické valce DIN 24333 & DIN 24336, znova namazateľné
vložka:
ložisková oceľ 100Cr6, tvrdená, fosfátovaná, ošetrená sírnikom molybdénovým
guľa:
ložisková oceľ 100Cr6, tvrdená, fosfátovaná, ošetrená sírnikom molybdénovým

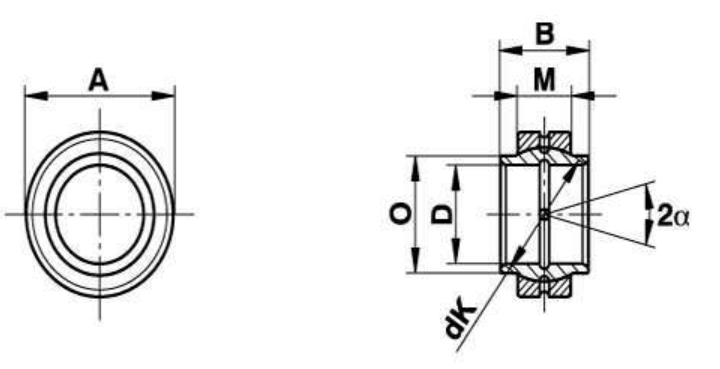

Size (D) | B | M | A | O | dK | Static load C0 kN | Dynamic load C kN | Pivoting angle α (o) | Weight (g) |
---|---|---|---|---|---|---|---|---|---|
12 0 +0.018 | 12 | 7 | 22 0 -0.009 | 15.5 | 18 | 54 | 10.8 | 4 | 17 |
15 0 +0.018 | 15 | 9 | 26 0 -0.009 | 18.5 | 22 | 84 | 16 | 5 | 28 |
16 0 +0.018 | 16 | 9 | 28 0 -0.009 | 20 | 23 | 88 | 17.6 | 4 | 34 |
17 0 +0.018 | 17 | 10 | 30 0 -0.011 | 21 | 25 | 106 | 21 | 7 | 43 |
20 0 +0.021 | 20 | 12 | 35 0 -0.011 | 25 | 29 | 146 | 30 | 4 | 69 |
25 0 +0.021 | 25 | 16 | 42 0 -0.011 | 30.5 | 35.5 | 240 | 48 | 4 | 124 |
30 0 +0.021 | 30 | 18 | 47 0 -0.011 | 34 | 40.7 | 310 | 62 | 4 | 159 |
32 0 +0.025 | 32 | 18 | 52 0 -0.013 | 37 | 43 | 335 | 67 | 4 | 207 |
35 0 +0.025 | 35 | 20 | 55 0 -0.013 | 40 | 47 | 399 | 79 | 4 | 248 |
40 0 +0.025 | 40 | 22 | 62 0 -0.013 | 46 | 53 | 500 | 100 | 4 | 349 |
45 0 +0.025 | 45 | 25 | 68 0 -0.013 | 52 | 60 | 637 | 127 | 4 | 468 |
50 0 +0.025 | 50 | 28 | 75 0 -0.013 | 57 | 66 | 780 | 156 | 4 | 620 |
60 0 +0.030 | 60 | 36 | 90 0 -0.015 | 68 | 80 | 1220 | 245 | 4 | 1110 |
63 0 +0.030 | 63 | 36 | 95 0 -0.015 | 71.5 | 83 | 1270 | 255 | 4 | 1270 |
70 0 +0.030 | 70 | 40 | 105 0 -0.015 | 79 | 92 | 1560 | 315 | 4 | 1690 |
80 0 +0.030 | 80 | 45 | 120 0 -0.015 | 91 | 105 | 2000 | 400 | 4 | 2550 |
90 0 +0.035 | 90 | 50 | 130 0 -0.018 | 99 | 115 | 2450 | 490 | 4 | 3040 |
100 0 +0.035 | 100 | 55 | 150 0 -0.018 | 113 | 130 | 3050 | 610 | 4 | 4870 |
110 0 +0.035 | 110 | 55 | 160 0 -0.025 | 124 | 140 | 3250 | 665 | 4 | 5530 |
125 0 +0.040 | 125 | 70 | 180 0 -0.025 | 138 | 160 | 4750 | 950 | 4 | 8190 |
160 0 +0.040 | 160 | 80 | 230 0 -0.030 | 177 | 200 | 6800 | 1370 | 4 | 15800 |
200 0 +0.046 | 200 | 100 | 290 0 -0.035 | 221 | 250 | 10600 | 2120 | 4 | 31700 |
250 0 +0.046 | 250 | 120 | 400 0 -0.040 | 317 | 350 | 18000 | 3550 | 4 | 101000 |
320 0 +0.057 | 320 | 160 | 520 0 -0.050 | 405 | 450 | 30500 | 6100 | 4 | 225000 |
