Séria K – GIOW
kĺbové hlavice pre aplikácie vyžadujúce minimálne axiálne zaťaženie s obmedzenými kmitavými pohybmi
s vnútorným závitom, (bezúdržbové)
púzdro:
do veľkosti 12 sústružené z automatovej ocele 9SMnPb28K, 12L13, pozinkované
od veľkosti 14 kované z tepelne upravenej ocele C22, M1023, pozinkované
PTFE tkanina zo sklenených vlákien na styčnej ploche
guľa:
ložisková oceľ 100Cr6, Aisi 52100, tvrdená, leštená

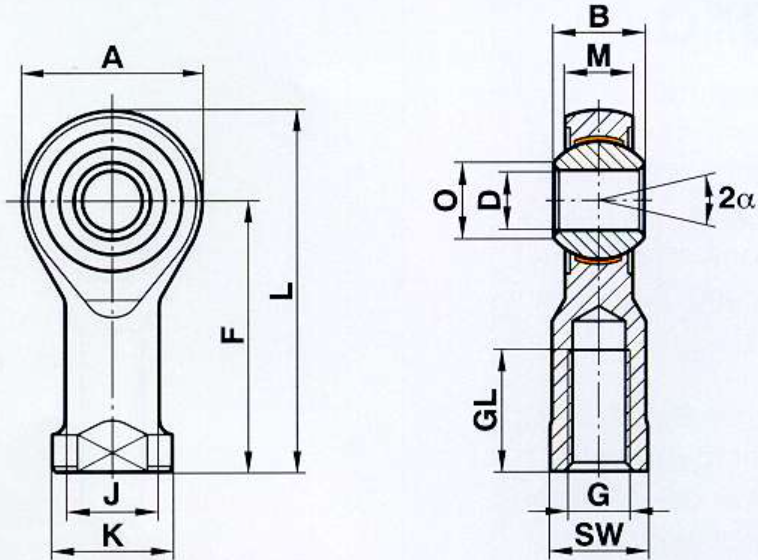

| Size (D H7) | B | M | A | F | L | K | J | O | SW | G | GL | Static load C0 kN | Dynamic load C kN | Limiting speed rev/min | Pivoting angle α (o) | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 7 | 5.25 | 14 | 24 | 31 | 9.5 | 7.8 | 6.5 | 8 | M4 | 12 | 5.2 | 0.8 | 14 | 11 | |
| 5 | 8 | 6 | 18 | 27 | 36 | 11 | 9 | 7.7 | 9 | M5 | 10 | 9.8 | 1.1 | 13 | 18 | |
| 6 | 9 | 6.75 | 20 | 30 | 40 | 13 | 10 | 8.9 | 11 | M6 | 12 | 11.8 | 1.4 | 13 | 27 | |
| 8 | 12 | 9 | 24 | 36 | 48 | 16 | 12.5 | 10.4 | 13 | M8 | 16 | 17.3 | 2.2 | 14 | 46 | |
| 10 | 14 | 10.5 | 28 | 43 | 57 | 19 | 15 | 12.9 | 17 | M10 | 20 | 22.3 | 3.1 | 13 | 76 | |
| 12 | 16 | 12 | 32 | 50 | 66 | 22 | 17.5 | 15.4 | 19 | M12 | 22 | 28.5 | 4 | 13 | 115 | |
| 14 | 19 | 13.5 | 36 | 57 | 75 | 25 | 20 | 16.8 | 22 | M14 | 25 | 26 | 5 | 16 | 170 | |
| 16 | 21 | 15 | 42 | 64 | 85 | 27 | 22 | 19.3 | 22 | M16 | 28 | 39 | 7 | 15 | 230 | |
| 20 | 25 | 18 | 50 | 77 | 102 | 34 | 27.5 | 24.3 | 32 | M20x1.5 | 33 | 53 | 9.5 | 14 | 415 |
