Séria K – GIXS

kĺbové hlavice vhodné pre zaťaženie vysokým tlakom a ťahom
vnútorný závit

púzdro:
kované z tepelne upravenej ocele 42CrMo4, Aisi 4140, pozinkované

vložka:
špeciálny vysokopevnostný bronz CuSn8

guľa:
ložisková oceľ 100Cr6, Aisi 52100, tvrdená, leštená

Na vyžiadanie tiež s tesnením alebo so závitovou skrutkou

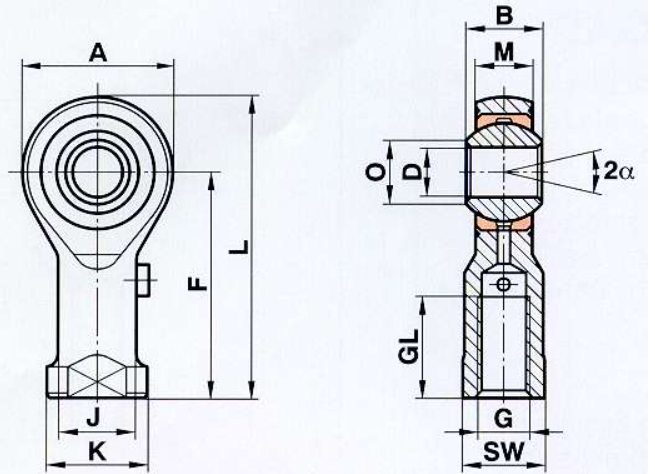

Size (D H7)	B	M	A	F	L	K	J	O	SW	G	GL	Static load C₀ kN	Dynamic load C kN	Limiting speed rev/min	Pivoting angle α (^o)	Weight (g)
6	9	6.75	20	30	40	13	10	8.9	11	M6	12	16.7	4.3	1500	13	27
8	12	9	24	36	48	16	12.5	10.4	13	M8	16	25.5	7.1	1200	14	46
10	14	10.5	28	43	57	19	15	12.9	17	M10	20	34.8	10	1000	13	76
12	16	12	32	50	66	22	17.5	15.4	19	M12	22	42	13.3	860	13	115
14	19	13.5	36	57	75	25	20	16.8	22	M14	25	57	17	750	16	170
16	21	15	42	64	85	27	22	19.3	22	M16	28	67.5	21.5	660	15	230
18	23	16.5	46	71	94	31	25	21.8	27	M18x1.5	32	81.5	26	600	15	320
20	25	18	50	77	102	34	27.5	24.3	32	M20x1.5	33	93.5	31.5	540	14	415
22	28	20	54	84	111	37	30	25.8	32	M22x1.5	37	114	38	500	15	540
25	31	22	60	94	124	42	33.5	29.6	36	M24x2	42	135	47	440	15	750
30	37	25	70	110	145	51	40	34.8	41	M30x2	51	184	64	370	17	1130
