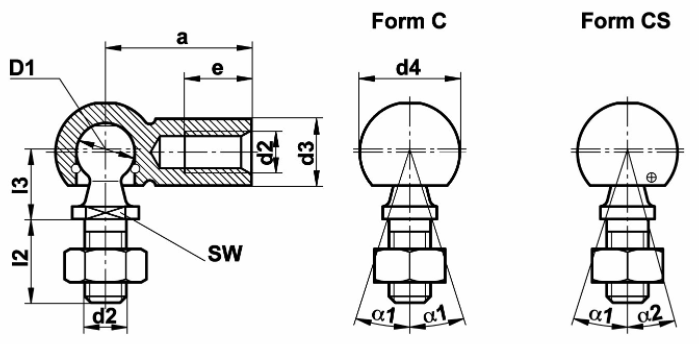

Uhlové kĺby DIN 71802
Uhlové kĺby pozostávajúce z guľového čapu podľa DIN 71803 a guľovej panvy podľa DIN 71805
guľový čap:
oceľ, min. Rm = 500 N/mm2
guľová panva:
oceľ, min. Rm = 600 N/mm2
povrch. úprava biely zinok (na vyžiadanie žltý/čierny chróm)
Alternatívne z nehrdzavejúcej ocele 1.4305 AISI 303
| Size (D) | a +- 0.3 | d2 | d3 +- 0.5 | d4 +- 0.5 | e min | I2 +- 0.3 | I3 +- 0.3 | SW h14 | α1 (o) | α2 (o) | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 22 | M 5 | 8 | 12.8 | 10.2 | 10.2 | 9 | 7 | 18 | 10 | 15.2 |
| 10 | 25 | M 6 | 10 | 14.8 | 11.5 | 12.5 | 11 | 8 | 18 | 15 | 25.2 |
| 13 | 30 | M 8 | 13 | 19.3 | 14 | 16.5 | 13 | 11 | 18 | 15 | 53.1 |
| 16 | 35 | M 10 | 16 | 24 | 15.5 | 20 | 16 | 13 | 18 | 15 | 104 |
| 16 | 35 | M 12 | 16 | 24 | 15.5 | 20 | 16 | 13 | 18 | 15 | 104 |
| 19 | 45 | M 14×1.5 | 22 | 30 | 21.5 | 28 | 20 | 16 | 18 | 15 | 221 |
| 19 | 45 | M 14×2 | 22 | 30 | 21.5 | 28 | 20 | 16 | 18 | 15 | 221 |
